Класс напряжения, кВ: 110Климатическое исполнение: УХЛ1Номинальный первичный ток, А: 20—2000
от 765 000 ₽
Товар сертифицированМежповерочный интервал: 16 лет
Получить консультацию
Наведите телефон на QR код
Ваша заявка отправлена
Менеджер перезвонит вам в ближайшее время
Ваша заявка не отправлена
Менеджер вам не позвонит, всё плохо.
Трансформаторы маломасляные изготавливаются в исполнении «УХЛ» и категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920.
Рабочее положение – вертикальное.
Трансформаторы соответствуют требованиям взрыво- и пожаробезопасности.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Межповерочный интервал – 16 лет.
ТУ 16-2013 ОГГ.671 214.003 ТУ
Трансформаторы тока ТОМ-110 — это важные компоненты в системах высоковольтного электроснабжения, предназначенные для работы в сетях с напряжением 110 кВ. Эти устройства преобразуют высокие токи в значения, удобные для точного измерения и анализа, что обеспечивает безопасность и эффективность электрических систем.
ТОМ-110 спроектирован для обеспечения высокой точности и надежности даже в экстремальных условиях. Конструкция этих трансформаторов включает использование качественных материалов и современных изоляционных технологий, что значительно увеличивает их долговечность и снижает вероятность аварий. Системы защиты, встроенные в трансформаторы, мгновенно реагируют на аномалии в сети, предотвращая повреждения оборудования и обеспечивая безопасную эксплуатацию.
Главной особенностью ТОМ-110 является их высокая термическая и механическая стойкость. Это делает их идеальными для использования в различных климатических условиях, где возможны значительные колебания температур и влажности. Кроме того, трансформаторы обладают высокой устойчивостью к коррозии, что увеличивает срок их службы и снижает затраты на техническое обслуживание.
Применение трансформаторов ТОМ-110 в электросетях повышает их эффективность и надежность, а также способствует оптимизации энергопотребления. Точное измерение токов позволяет операторам сетей более эффективно управлять распределением энергии, снижая потери и предотвращая перегрузки.
В итоге, трансформаторы тока ТОМ-110 являются важными элементами в управлении и мониторинге высоковольтных электрических сетей, гарантируя стабильную и безопасную работу в различных эксплуатационных условиях
Конструктивное исполнение трансформаторов ТОМ-110 III
Номинальный первичный ток, А
Рис.
20 – 500
1
600 – 2000
4
3000
5
150–300–600, 200–400–800, 300–600–1200
2
300–600, 400–800, 500–1000, 600–1200
3

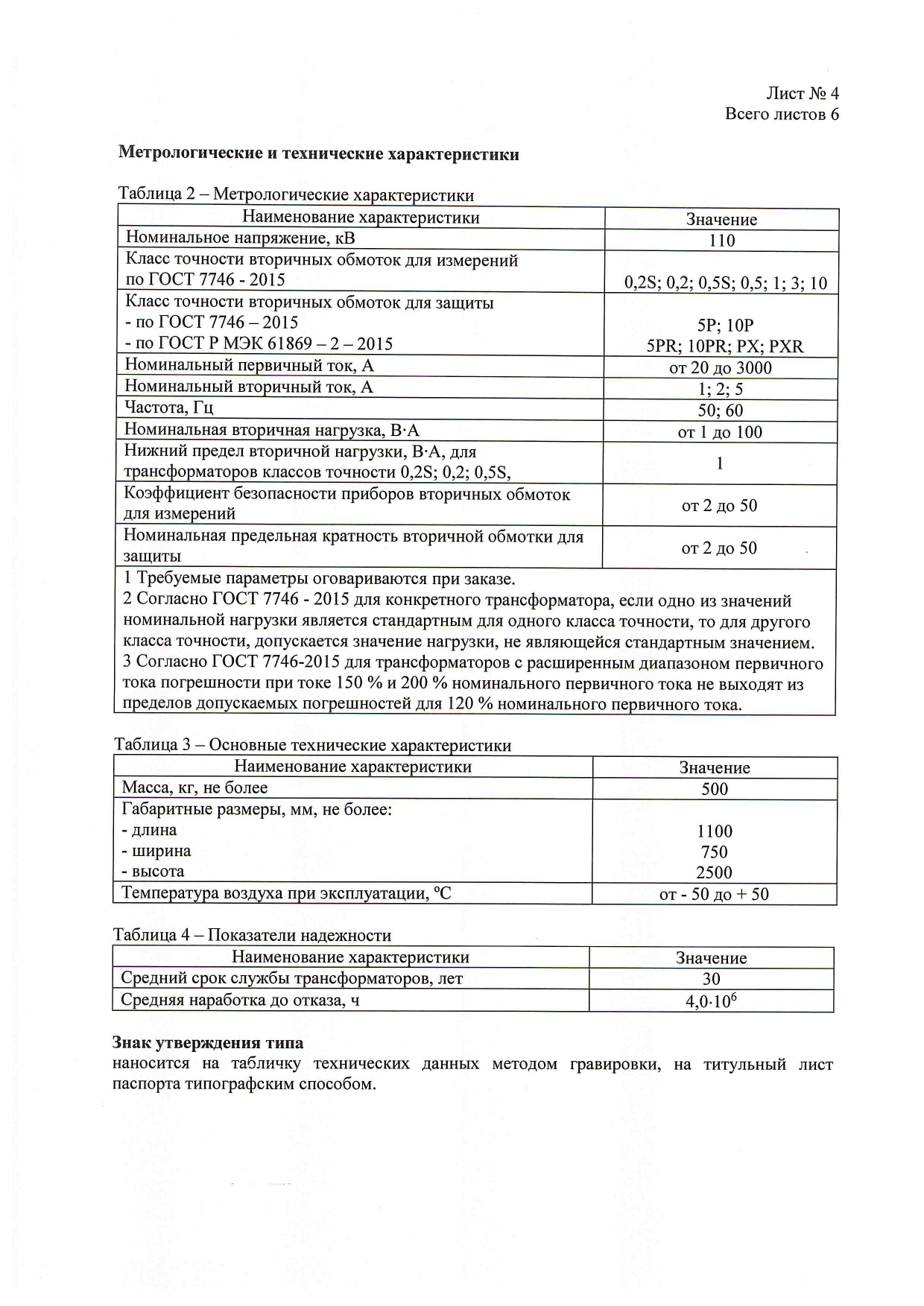

Технические характеристики трансформаторов ТОМ-110 III
Номинальное напряжение, кВ
110
Наибольшее рабочее напряжение, кВ
126
Номинальная частота переменного тока, Гц
50 или 60 *
Номинальный вторичный ток, А
1, 2 или 5
Номинальный первичный ток, А
20 - 3000
Количество вторичных обмоток
от 3 до 6
Класс точности:
вторичной обмотки для измерений
0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
вторичной обмотки для защиты
5Р; 10Р
Номинальная вторичная нагрузка, В×А:
вторичной обмотки для измерений
при cos φ = 1
1; 2; 2,5
при cos φ = 0,8
3; 5; 10; 15; 20; 25; (30); 50; 60; 75; 100 **
вторичной обмотки для защиты
при cos ?φ = 0,8
3; 5; 10; 15; 20; 25; (30); 50; 60; 75; 100 **
Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 30 В·А), не менее
20
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений (при номинальной вторичной нагрузке 30 В·А), не более, в классах точности:
0,2S; 0,2; 0,5S; 0,5; 1; 3
6
Испытательное напряжение, кВ:
Одноминутное промышленной частоты
200 (230)***
Грозового импульса
450
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
20
1
30
1,5
40
2,1
50
2,6
75
3,9
80
3,1
100
5,2
150
7,8
200
10,5
300, 400, 500
15,5
600 - 3000
31
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
20
2,6
30
4
40
5,3
50
6,6
75
10
80
8
100
13
150
20
200
26
300, 400, 500
40
600 - 3000
80
Температура окружающей среды
для климатического исполнения УХЛ1
от минус 50 °С до плюс 50 °С
Масса, max, кг
500
Масса трансформаторного масла, кг max
85
Возможно изготовление трансформаторов с параметрами отличными от номинальных.
* Только для поставок на экспорт.
** В соответствии с заказом, в скобках указаны стандартные номинальные вторичные нагрузки.
*** Для трансформаторов, устанавливаемых на объекты ФСК.
3D-модель-ТОМ-110III-(20-500)А
3D-модель-ТОМ-110III-(600-2000)А
3D-модель-ТОМ-110III-150-300-600А
3D-модель-ТОМ-110III-300-600А
3D-модель-ТОМ-110III-3000А
Опросный лист ТОЛ (ТОМ)-110
Руководство по эксплуатации ТОМ-110 III

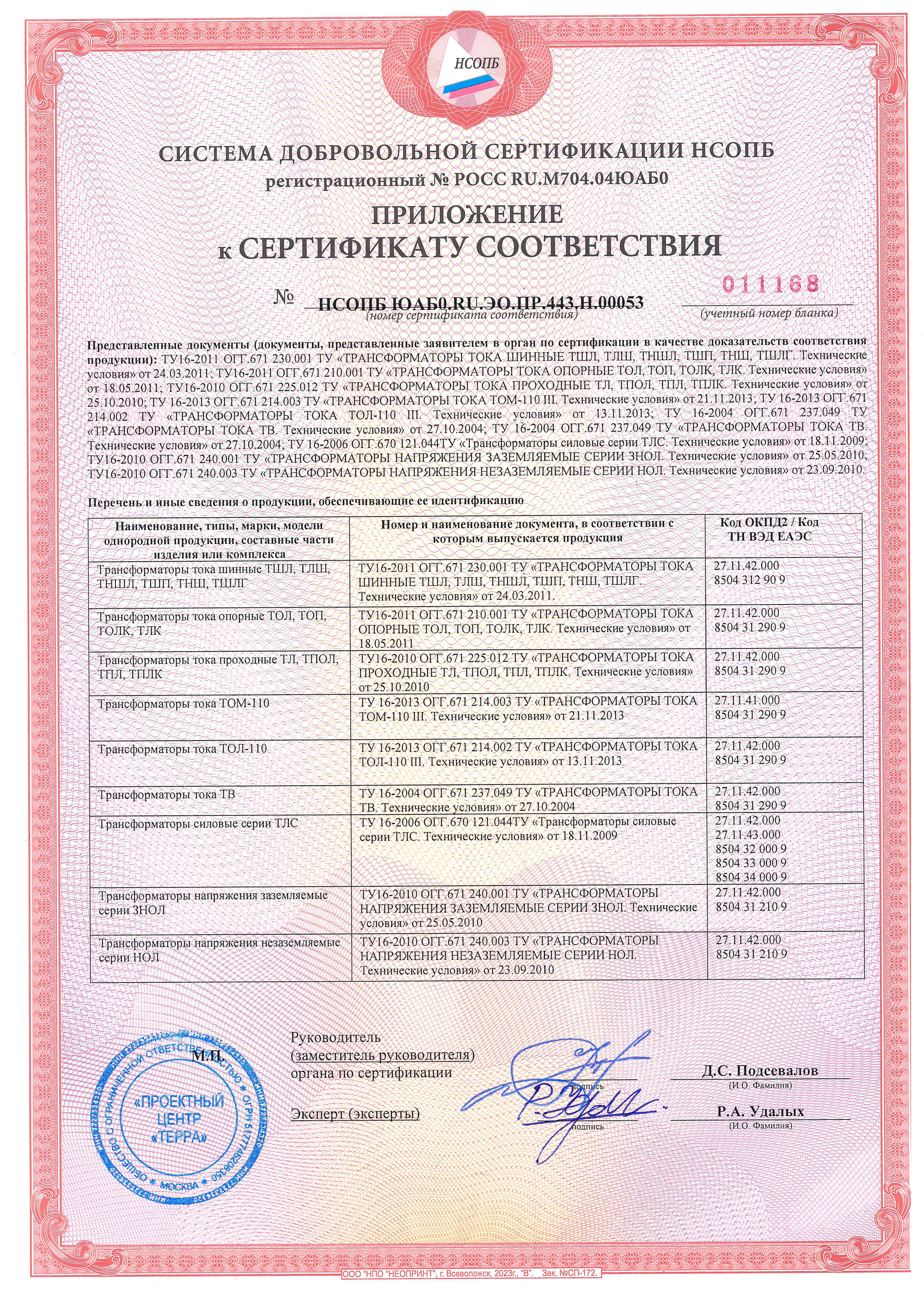

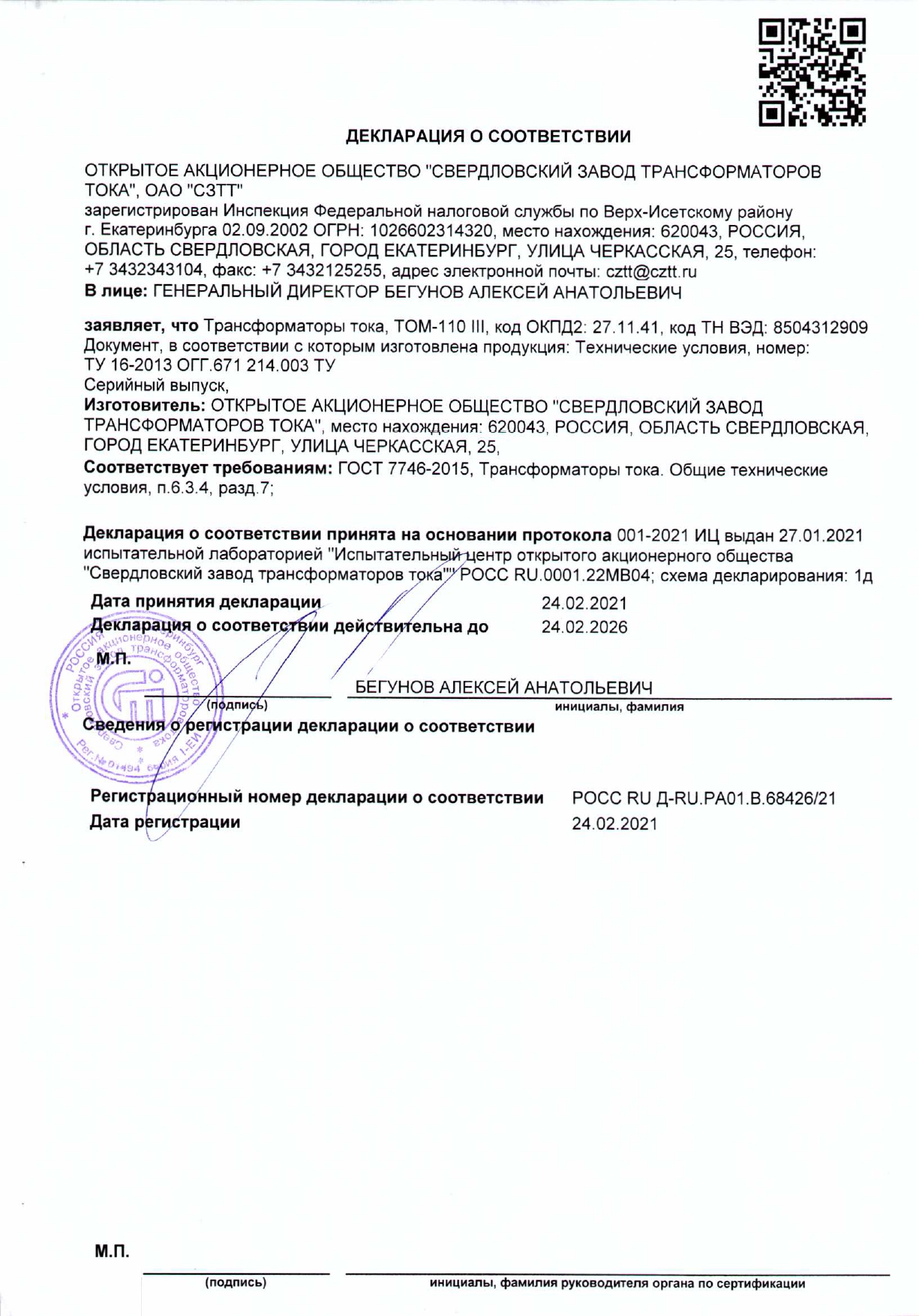

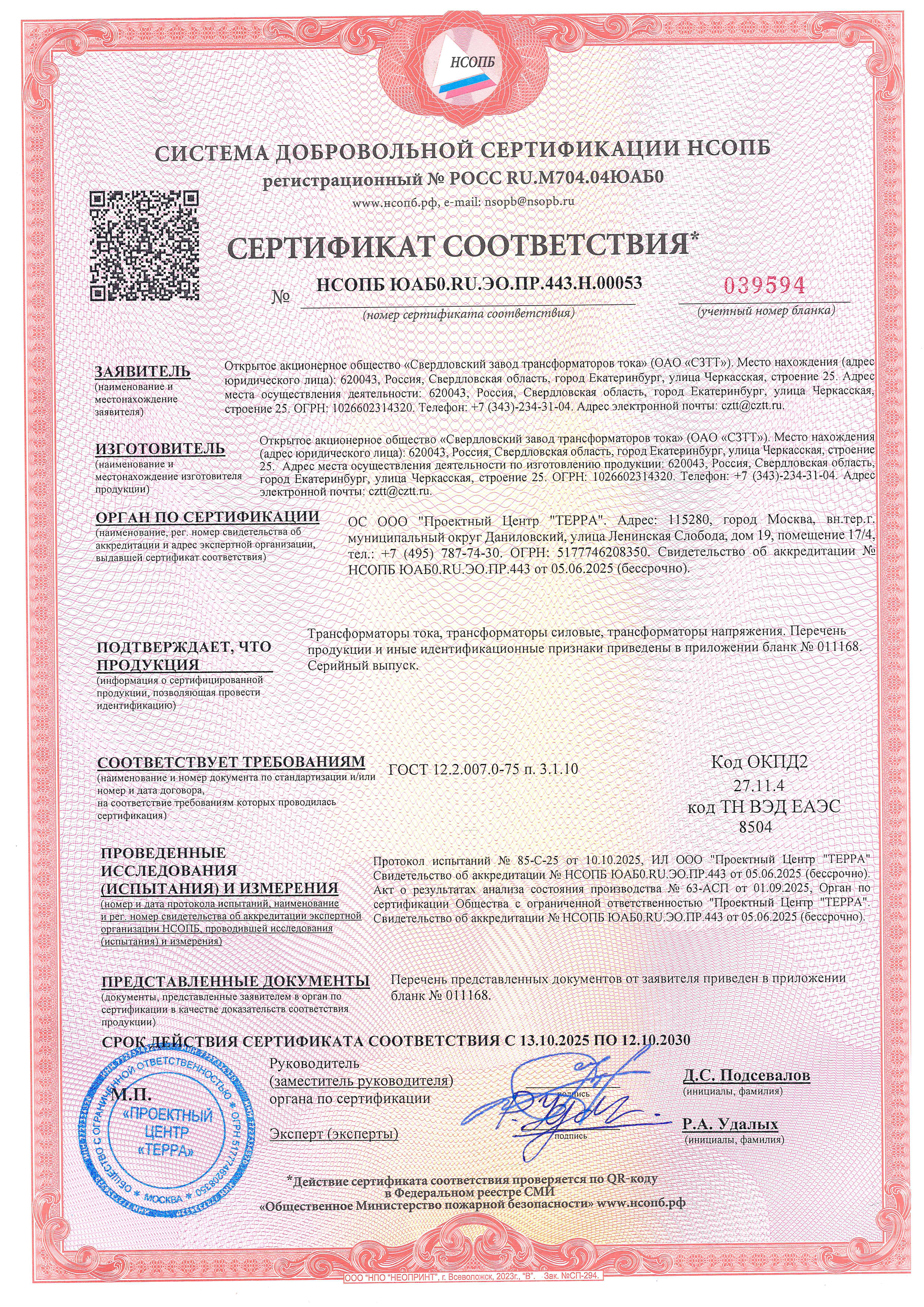

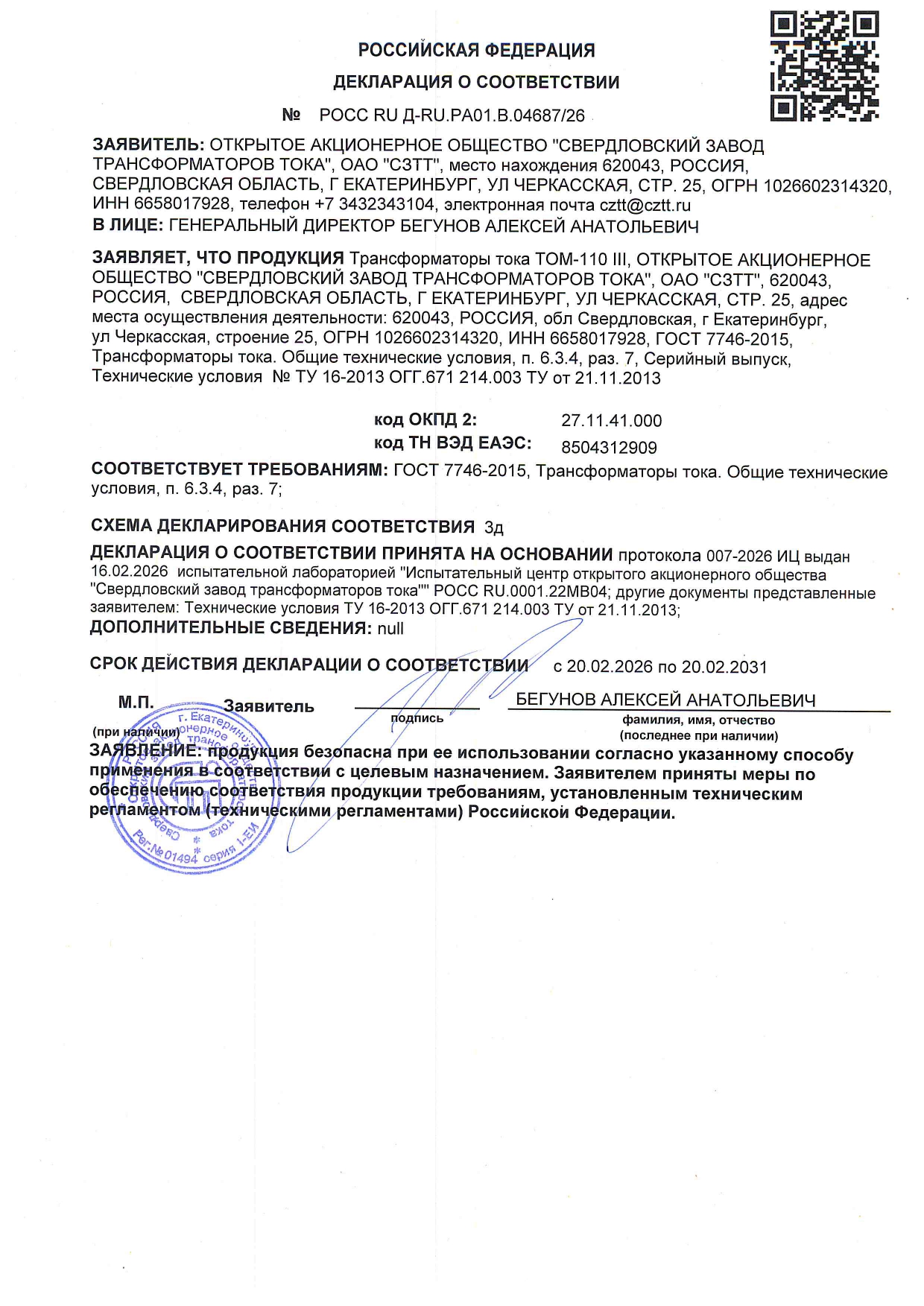

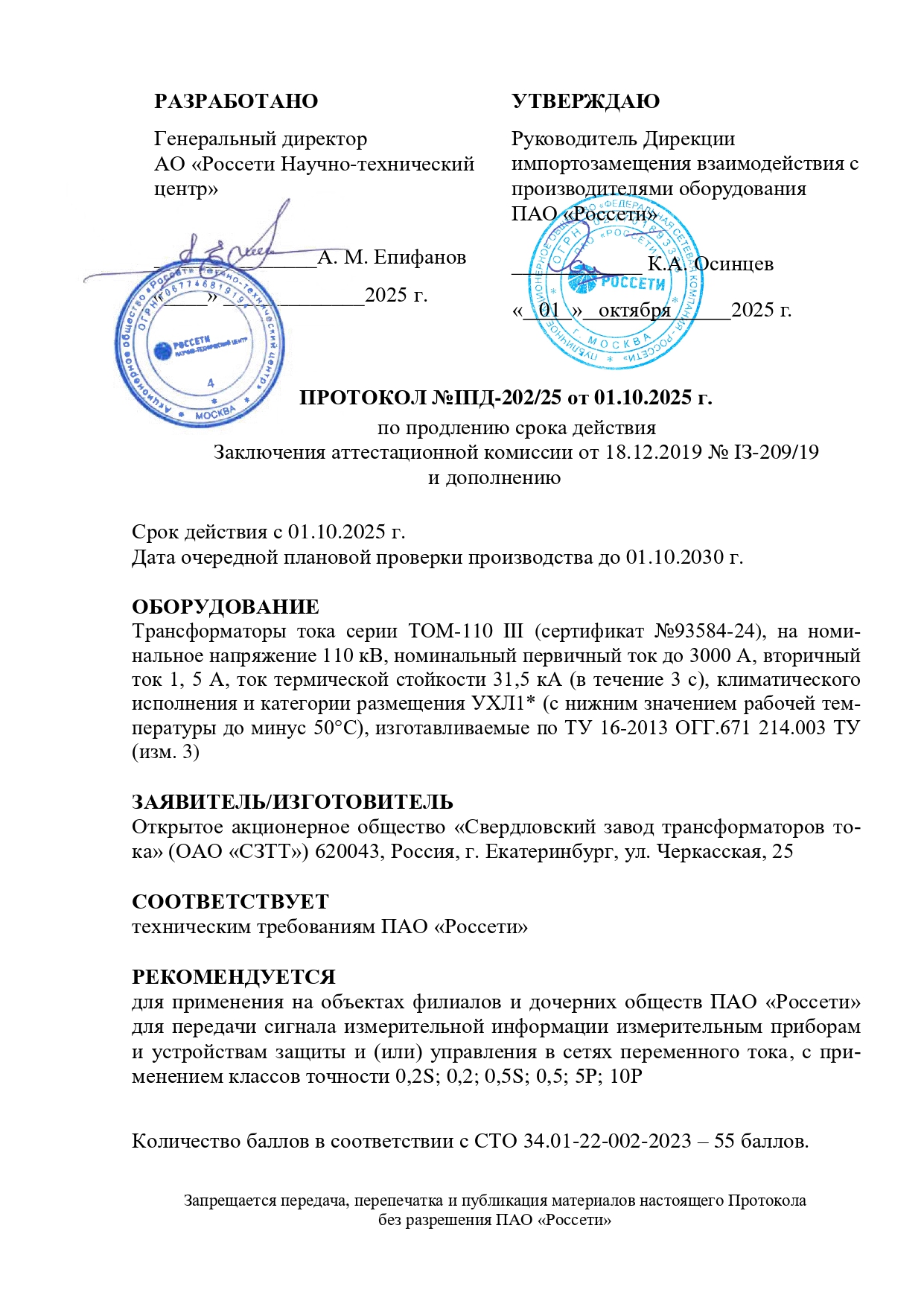

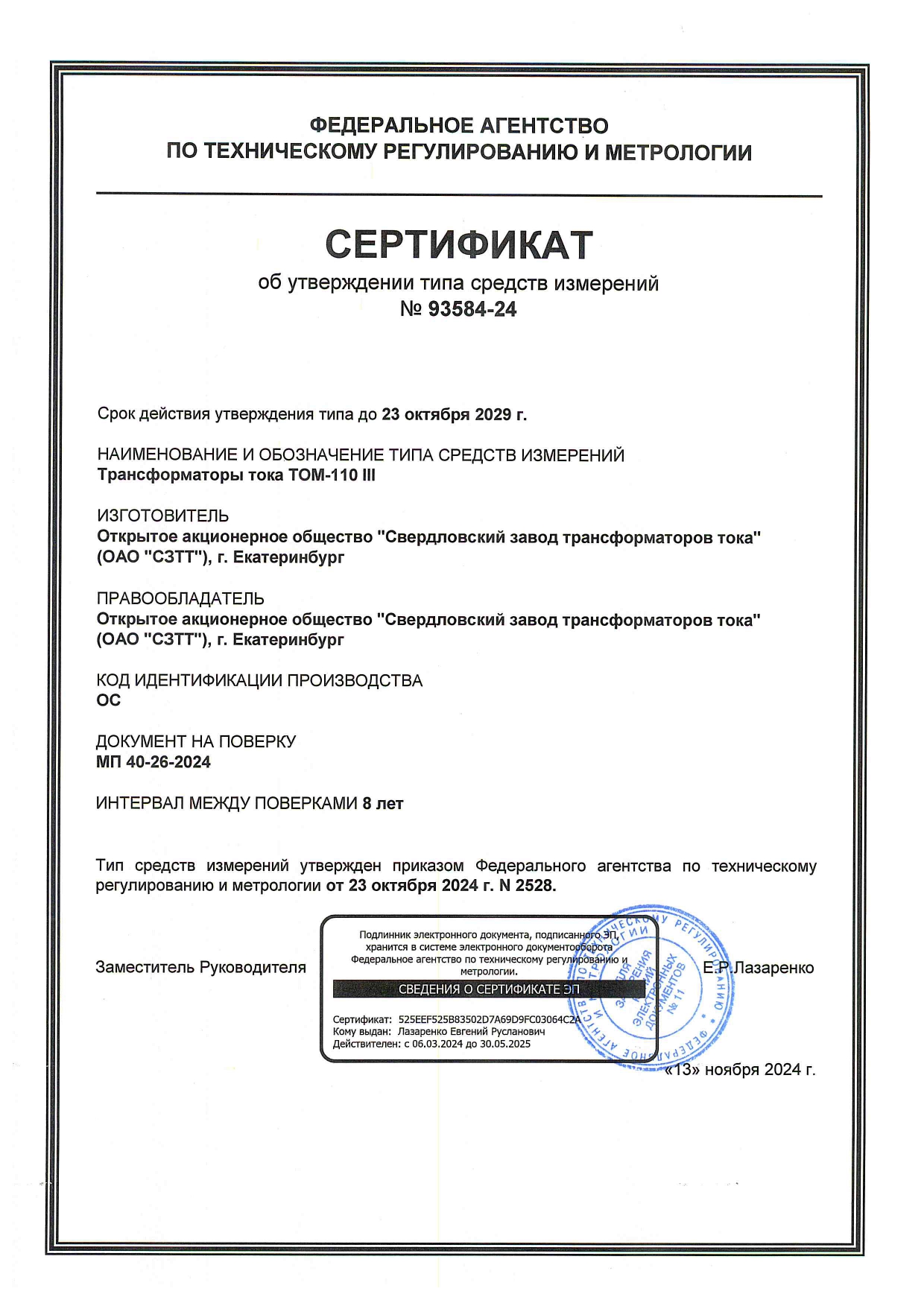

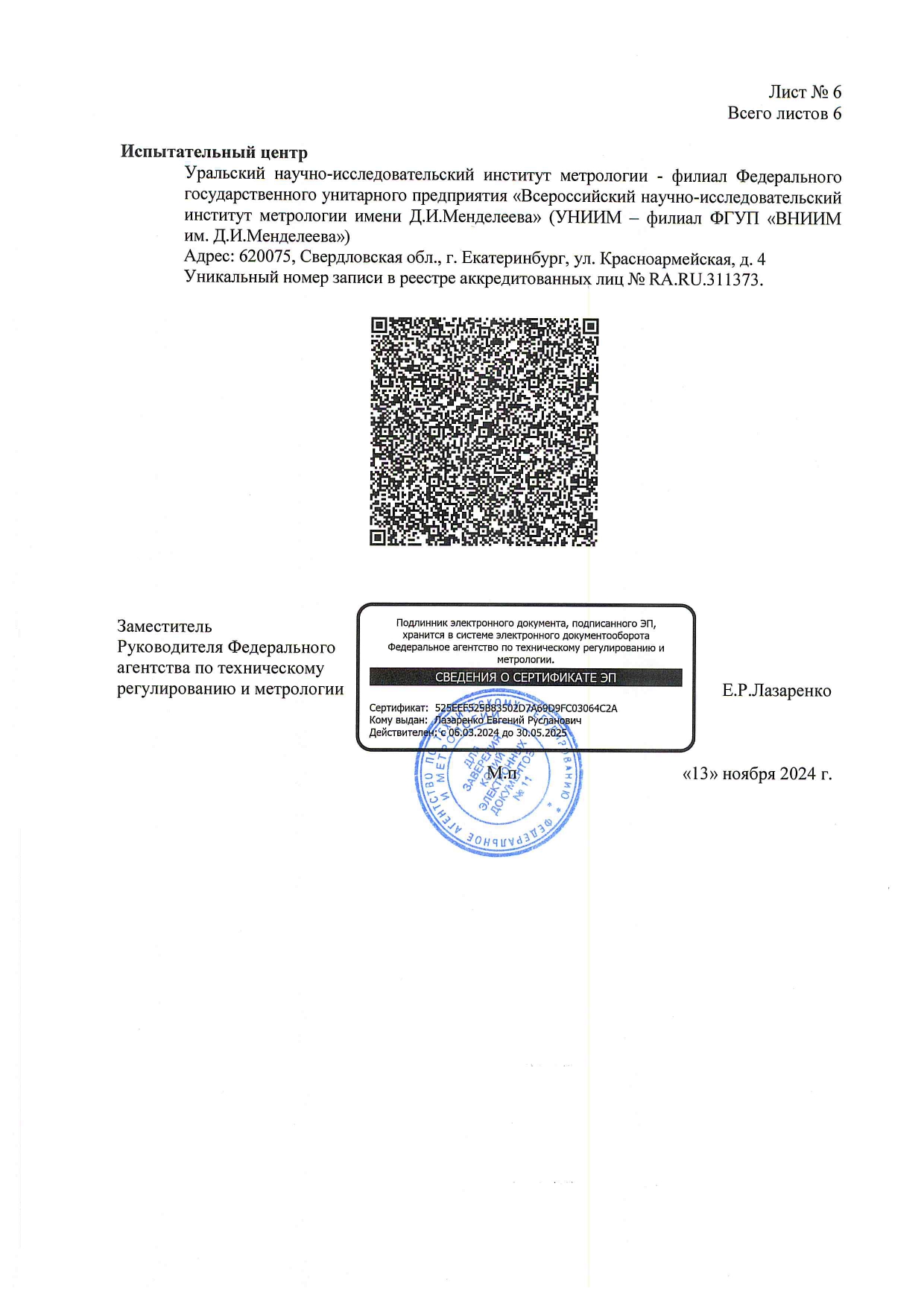

Сертификаты ТОМ-110-III
Трансформаторы ТОМ-110 подходят для замены трансформаторов марок TG145, IOSK 123, TAG123, ТФЗМ-110, ТГФМ-110, ТФМ-110.
