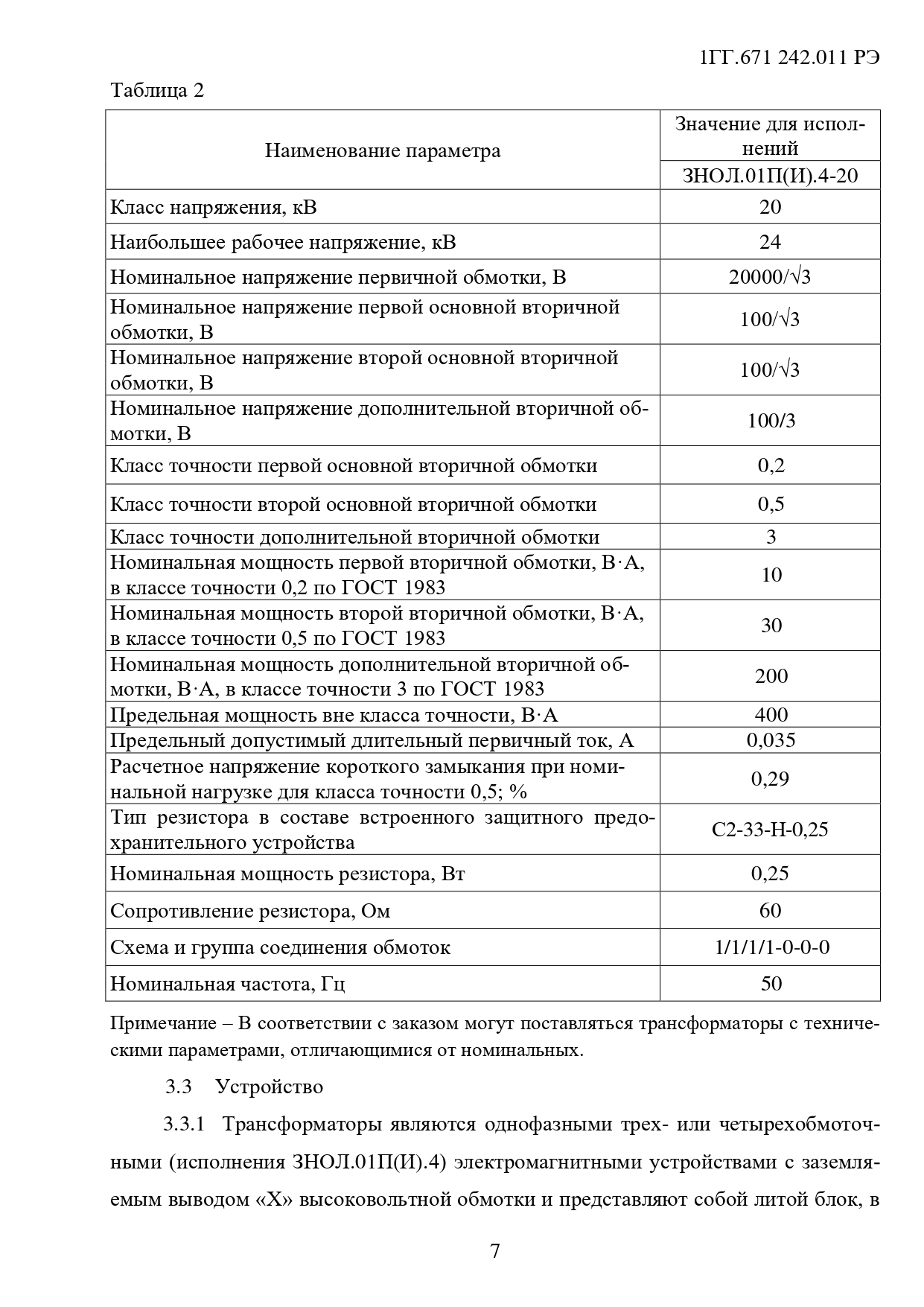

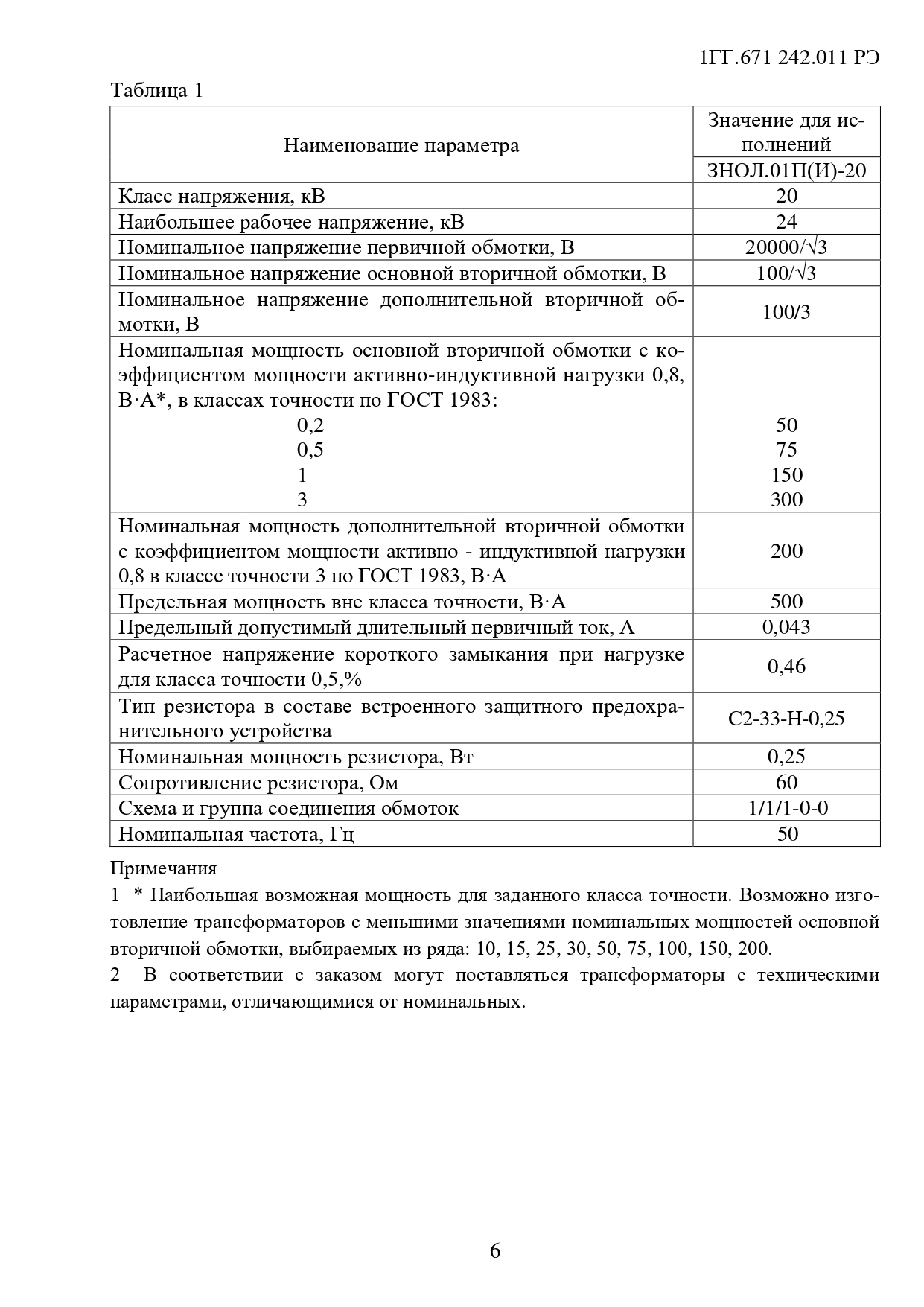

Класс напряжения, кВ
|
20
|
Наибольшее рабочее напряжение, кВ
|
24
|
Номинальное напряжение первичной обмотки, В
|
20000/√3
|
Номинальное напряжение основной вторичной обмотки, В
|
100/√3
|
Номинальное напряжение дополнительной вторичной обмотки, В
|
100/3
|
Номинальная мощность основной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А*, в классах точности по ГОСТ 1983:
|
|
0,2
|
50
|
0,5
|
75
|
1
|
150
|
3
|
300
|
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно - индуктивной нагрузки 0,8 в классе точности 3 или 3Р по ГОСТ 1983, В·А
|
200
|
Предельная мощность вне класса точности, В·А
|
500
|
Схема и группа соединения обмоток
|
1/1/1-0-0
|
Номинальная частота, Гц
|
50
|
Предельный допустимый длительный первичный ток, А
|
0,043
|
Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5,%
|
0,46
|

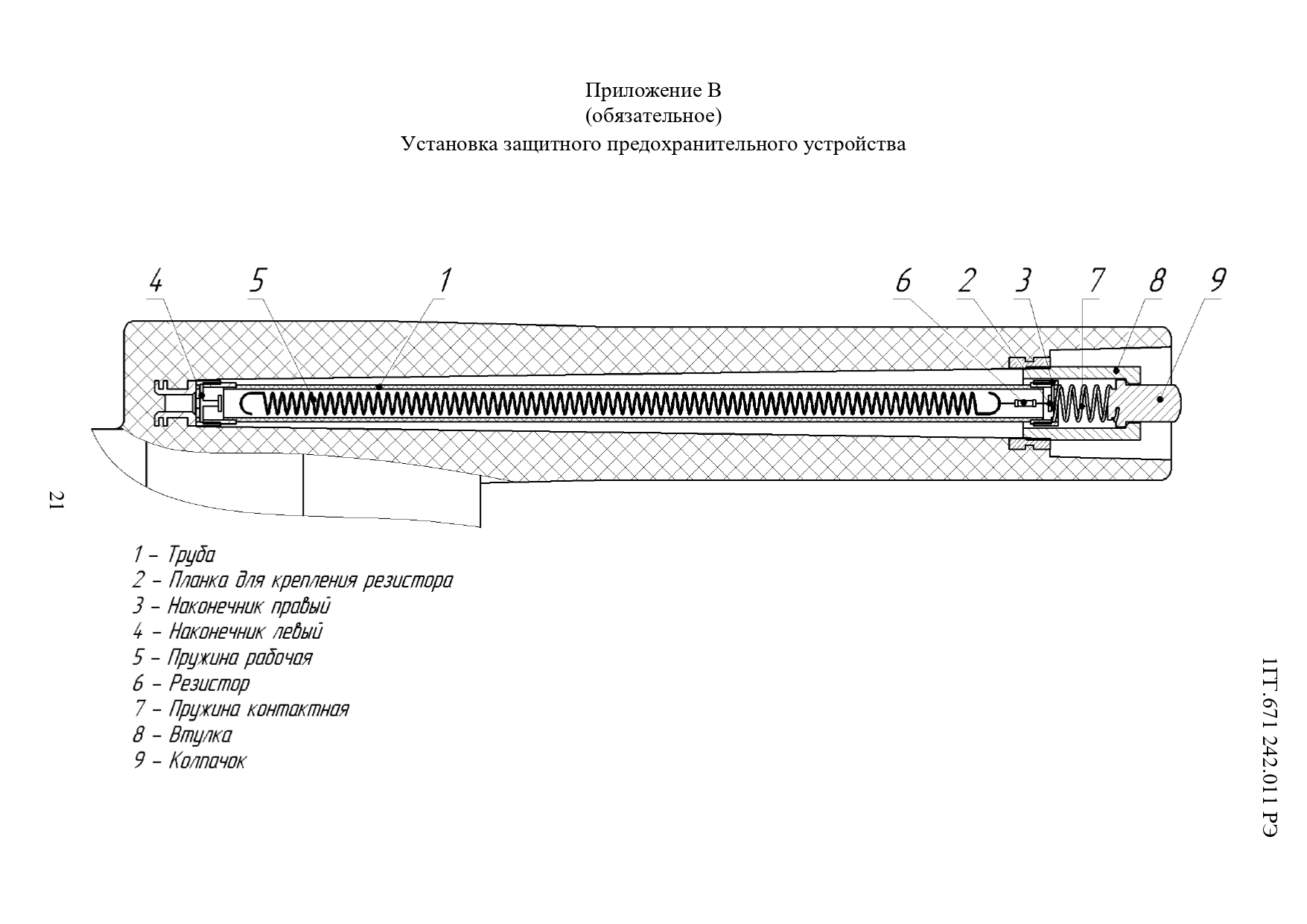

Тип резистора в составе встроенного защитного предохранительного устройства
|
С2-33-Н-0,25
|
Номинальная мощность резистора, Вт
|
0,25
|
Сопротивление резистора, Ом
|
60
|
* Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей основной вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200.
|
